Провода монтажные марок МПМ, МПМЭ, МПМУ и МПМУЭ
Провода МПМ, МПМЭ, МПМУ и МПМУЭ по ТУ 16-505.495-81
Провода МПМ, МПМЭ, МПМУ и МПМУЭ, изготавливаемые по ТУ 16-505.495-81, — это малогабаритные монтажные провода, предназначенные для фиксированного внутреннего и межприборного монтажа радиоэлектронной аппаратуры (РЭА), систем автоматики и связи. Они рассчитаны на работу при напряжении до 250 В переменного тока частотой до 5 кГц (или до 350 В постоянного тока).
Области применения
Эти провода используются в различных отраслях, где требуется надёжность и миниатюрность:
- В радиоэлектронной аппаратуре: для межблочных соединений, подключения плат, модулей, элементов управления (кнопки, потенциометры), а также в антенных цепях.
- В системах автоматики и промышленных контроллерах (ПЛК): для монтажа соединений между контроллерами, реле, датчиками и исполнительными механизмами.
- В аудио- и видеоаппаратуре: для соединения модулей, где не требуются экранированные линии.
- В специальной и военной технике: провода имеют допуск к применению в промышленной радиолокационной и связной аппаратуре по военной приёмке (ВП).
Марки проводов
- МПМ — провод с многопроволочной жилой из медных луженых проволок в изоляции из полиэтилена, одножильный сечением 0,12; 0,20; 0,35; 0,50; 0,75; 1,0 и 1,5 мм².

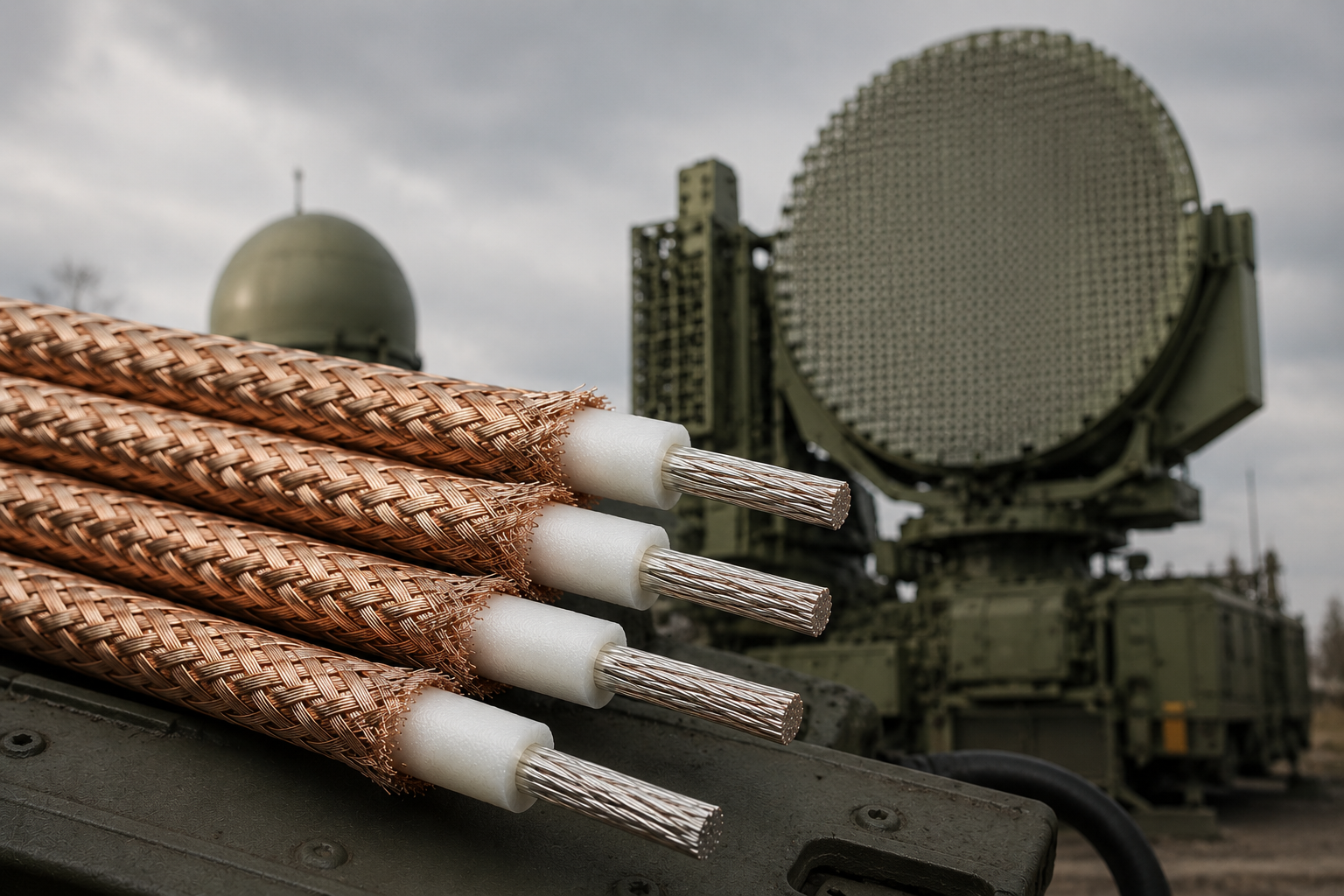

- МПМЭ — провод с многопроволочной жилой из медных луженых проволок в изоляции из полиэтилена, в оплётке из медных луженых проволок, одножильный сечением 0,12; 0,20; 0,35; 0,50; 0,75; 1,0 и 1,5 мм², двух- или трёхжильный сечением 0,12; 0,20 и 0,35 мм².
- МПМУ — провод с упрочнённой многопроволочной жилой из медных и сталемедной луженых проволок в изоляции из полиэтилена, одножильный сечением 0,12; 0,20; 0,35 мм².
- МПМУЭ — провод с упрочнённой многопроволочной жилой из медных и сталемедной луженых проволок в изоляции из полиэтилена, в оплётке из медных луженых проволок, одно-, двух- или трёхжильный сечением 0,12; 0,20 и 0,35 мм².
Вид климатического исполнения В по ГОСТ 15150-69.
Конструкция токопроводящих жил и электрическое сопротивление
Конструкция токопроводящих жил и электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °C, должны соответствовать таблице:
| Номинальное сечение жил, мм² | МПМ, МПМЭ | МПМУ, МПМУЭ | |||
|---|---|---|---|---|---|
| Число и диаметр медных проволок в жиле | Электрическое сопротивление жил, Ом, не более | Число и диаметр медных проволок в жиле | Число и диаметр сталемедных проволок в жиле | Электрическое сопротивление жил, Ом, не более | |
| 0,12 | 7х0,15 | 170,3 | 6х0,15 | 1х0,15 | 170 |
| 0,20 | 7х0,20 | 91,7 | 6х0,20 | 1х0,20 | 105 |
| 0,35 | 7х0,26 | 58,7 | 6х0,26 | 1х0,26 | 62 |
| 0,50 | 19х0,18 | 41,7 | — | ||
| 0,75 | 19х0,23 | 25,9 | — | ||
| 1,0 | 19х0,26 | 20,4 | — | ||
| 1,5 | 19х0,32 | 13,6 | — | ||
Электрическое сопротивление изоляции жил, пересчитанное на температуру 20 °С и длину 1 км, не менее 100 МОм.
Ключевые характеристики
Благодаря своим свойствам эти провода подходят для работы в широком диапазоне условий:
- Температурный диапазон: от -50°С до +85°С.
- Влажность: устойчивы к воздействию относительной влажности воздуха до 98% при температуре до +35°С.
- Механические воздействия: стойки к вибрации, ударам, линейным ускорениям и акустическому шуму.
- Срок службы: не менее 15 лет.
